Från stålregel till färdig matris: Adewos nya medarbetarutbildning

  För en ny anställd som kommer in i industrin för formtillverkning räcker det inte att lära sig maskinspecifikationer enbart. För att förstå varför en stansmaskin behövs är det viktigt att först förstå vad som händer med regeln innan den blir en del av en färdig stans.

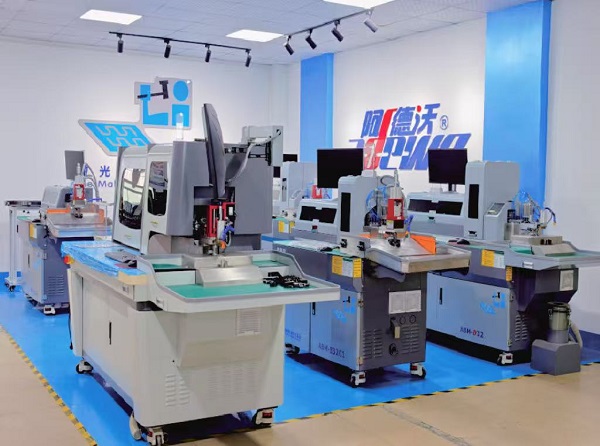

  Nyligen anordnade Adewo en utbildningssession för nya medarbetare med fokus på grunderna för tillverkning av stålregelverktyg. Utbildningen omfattade den grundläggande strukturen av en dyna, skillnaden mellan skärregler och veckregler, regelformning, regelkapning och förberedelse samt svetsning och montering. Dessa ämnen användes för att hjälpa anställda att koppla samman individuella produktionsprocesser med utrustningen som används i moderna formtillverkningsverkstäder.

Från en rak regel till en formad regel

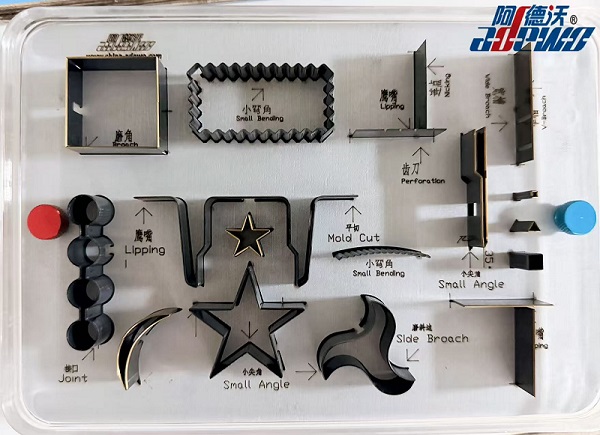

  En stålregel som används för stanstillverkning börjar som en rak remsa av stål, men många färdiga stansar kräver att regeln följer kurvor, hörn, bågar och andra konturer som definieras av formdesignen. Den raka linjalen måste därför formas innan den kan installeras i formskivan.

Det är här regelböjning blir en nyckelprocess

  Under utbildningen fick medarbetarna lära sig att böja en stållinjal inte bara är en fråga om att tvinga remsan i en kurva. När stål böjs är en del av deformationen elastisk. Efter att böjkraften har släppts, tenderar materialet att återhämta sig mot sin ursprungliga form. Detta fenomen är känt som springback och måste beaktas när man formar komplexa former.

  En form kan innehålla många på varandra följande böjar, olika vinklar och krökta sektioner. Om varje böj avviker något från det avsedda läget kan dessa fel ackumuleras och påverka regelns slutliga kontur.

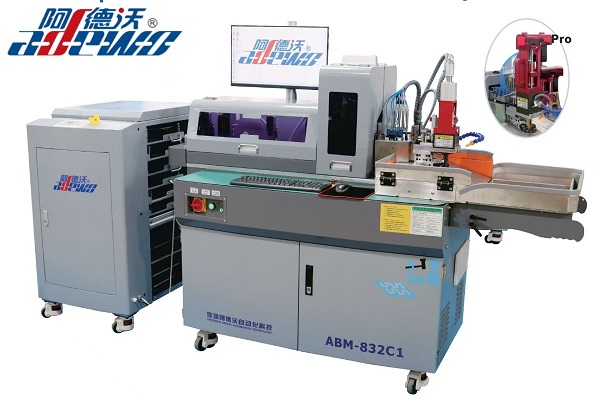

  Det är här tekniken för automatisk regelböjning blir användbar. En automatisk bockare bearbetar linjalen enligt den önskade formen och böjsekvensen, vilket hjälper till att forma den raka linjalen till den önskade konturen med mindre beroende av upprepad manuell justering.

  Adewos automatiska bockningsmaskiner är designade för denna typ av regelformningsprocess, som kopplar samman bockningsoperationen med kraven för formkonstruktionen.

  När regeln väl är formad måste den passa in i motsvarande spår i formskivan. Därför påverkar böjningsnoggrannheten inte bara formen på regeln, utan också hur den passar in i den förberedda formskivan.

Skärregel och skrynkelregel har olika jobb

  En annan viktig kunskapspunkt var skillnaden mellan skärregeln och vecklinjalen。En skärregel har en skärpt egg och används för att skära materialet. En vecklinjal fungerar inte som en skäregg. Istället skapar det ett veck som hjälper materialet att vika sig längs en kontrollerad linje. Båda kan integreras i samma stans, men de utför olika funktioner under stansningsprocessen.

  Till exempel, i en kartongform, definierar skärregler förpackningens yttre form, medan veckreglerna avgör var brädan ska vikas. Att förstå denna skillnad hjälper nya medarbetare att inse varför olika typer av regler måste förberedas och placeras i enlighet med formdesignen.

Regelklippning och förberedelse

  Innan reglerna sätts ihop till en dyna behöver regelmaterialet också förberedas enligt designen. Det är här aSkrynkande skärmaskinblir en del av förberedelseprocessen.

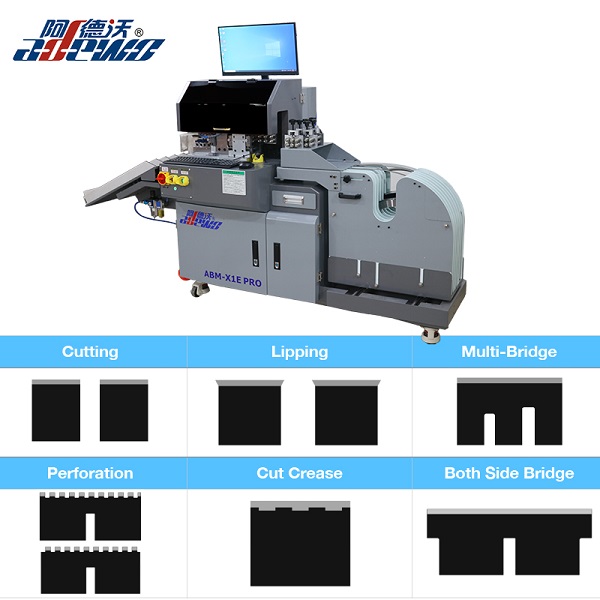

Olika sektioner av linjalen kan behöva kapas till specifika längder och sorteras efter deras önskade positioner. Operationer som längdsortering, kapning, kant- och överbryggning hjälper till att förbereda regelsektionerna för följande monteringsprocess.

En maskin klarar allt:

Varför regler måste sammanfogas och svetsas

  Efter att regler har utformats och förberetts kräver vissa formstrukturer att enskilda sektioner sammanfogas.

  Svetsning kan användas för att ansluta regelsektioner och bibehålla den erforderliga konfigurationen vid fogar. För en formtillverkare är fogen inte en isolerad operation: den måste fungera tillsammans med den formade konturen och den slutliga monteringen av formen.

  Under utbildningen fick nyanställda lära sig att svetstekniken därför är kopplad till de tidigare bocknings- och skärprocesserna. Regeln måste först formas till den erforderliga geometrin, och sektioner kan sedan behöva sammanfogas samtidigt som den geometrin bibehålls.

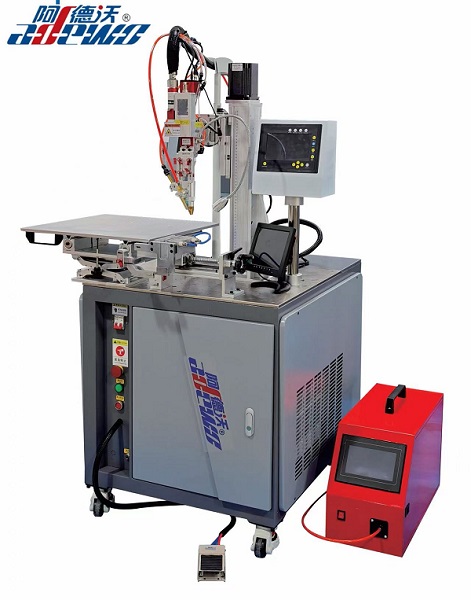

 Lasersvetsningintroducerades också som en del av företagets utrustningskunskap.

  Modern formtillverkningsutrustning kan använda laserteknologi för exakt svetsarbete, vilket ger de anställda en tydligare förståelse för hur svetsning passar in i ett allt mer automatiserat arbetsflöde för formproduktion.

Från individuella processer till ett komplett arbetsflöde för stanstillverkning

  Genom utbildningen uppmuntrades anställda att se på formtillverkning som en sammankopplad process snarare än en samling oberoende maskinoperationer.

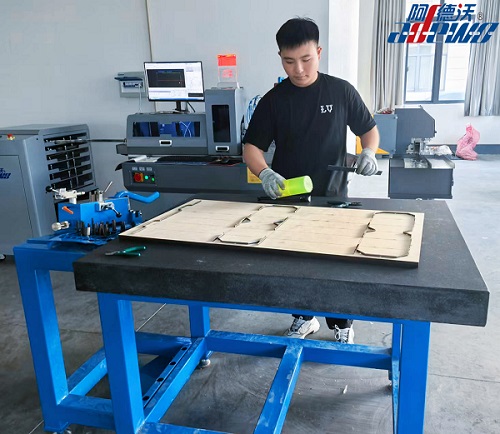

  Ett typiskt arbetsflöde kan innebära att förbereda formkonstruktionen och formskivan, förbereda och skära linjalmaterial, böja rak linjal till de erforderliga konturerna, sätta ihop de formade linjalerna i formskivan och sammanfoga valda sektioner där så krävs. Skärregler och veckregler samverkar sedan enligt produktdesignen.

  När väl anställda förstår detta förhållande blir maskinspecifikationerna lättare att förstå. En bockningsmaskin är inte bara en maskin som "böjer stål"; den används för att förvandla en rak linjal till den krökta och vinklade geometrin som krävs av en tärning. En skärlinjemaskin är inte bara en skäranordning; den förbereder regelmaterial för efterföljande formmontering. Svetsutrustning är inte heller en oberoende process, eftersom kvaliteten och placeringen av en fog är relaterade till den bildade regeln och den slutliga formstrukturen.

  Denna processbaserade förståelse är särskilt viktig för Adewo eftersom företaget utvecklar utrustning för olika steg i formproduktionen.

Om Adewo

  Adewo är en tillverkare som specialiserat sig på formtillverkningsutrustning och automatiserade lösningar för formtillverkningsindustrin.

  Dess produktsortiment omfattar flera nyckelprocesser inom formproduktion, inklusive bockning, linjalskärning, svetsning och laserbearbetning. Utrustningen inkluderar automatiska bockningsmaskiner, skärlinjemaskiner, svetsmaskiner och lasermaskiner konstruerade för olika formtillverkningsbehov.

  Adewo menar att förståelse för produktionsprocessen är en viktig del av att utveckla användbar utrustning. Genom att kombinera kunskap om formtillverkningsprocesser med utrustningsutveckling fortsätter företaget att bygga upp sin förmåga att tillhandahålla praktiska lösningar för formtillverkare och relaterade industrier på globala marknader.

  För nyanställda är denna utbildning därför mer än en introduktion till teknisk terminologi. Det är en utgångspunkt för att förstå hur ett rakt stycke regel blir en del av en färdig form - och hur varje steg i den processen ansluter till utrustningen som används i en modern formtillverkningsverkstad.
