Inom formtillverkningsindustrin är stålregeln den främre kanten på formen. Dess noggrannhet avgör kvaliteten på varje låda, kartong eller förpackningsprodukt som skärs. En stålregel som böjs felaktigt med ens en bråkdel av en millimeter kommer att producera en form som inte skär rent, vilket leder till kostsamt produktionsavfall. I decennier var böjningen av stållinjal en manuell process som krävde skickliga operatörer att använda handverktyg och fysiska mallar. Resultaten var bara så bra som operatörens skicklighet och konsekvens var svår att uppnå. Introduktionen av den automatiska böjaren förvandlade denna process, vilket förde precisionen av datornumerisk kontroll till böjningen av stållinjal.

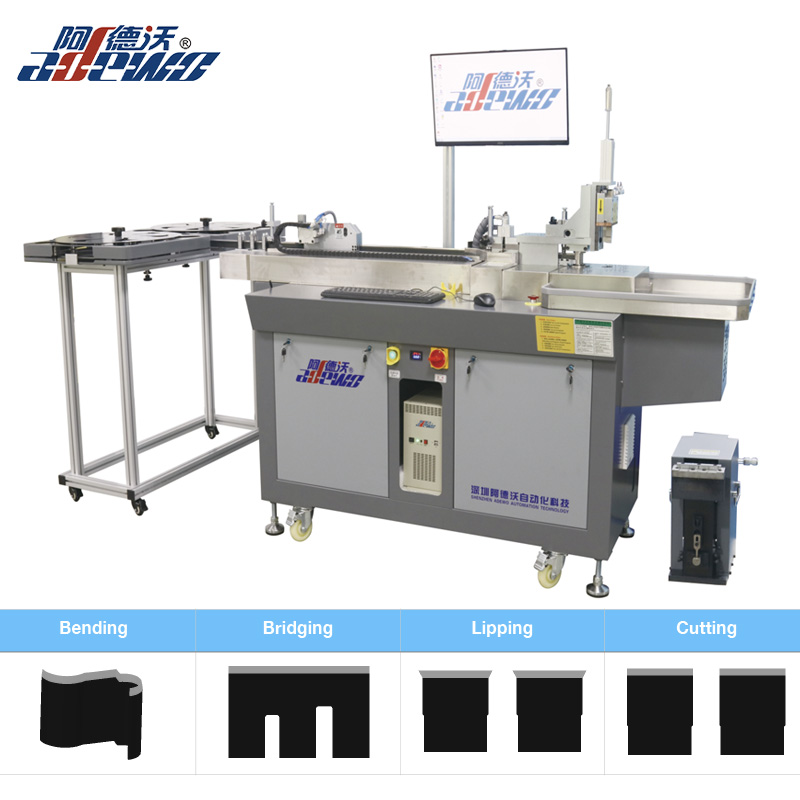

Kärnan i autobockarens noggrannhet ligger i dess bockningsfunktion. Denna funktion är inte en enkel mekanisk åtgärd; det är ett sofistikerat samspel av servomotorer, precisionsverktyg och kontrollalgoritmer i realtid. DeGrundmodell Auto Bender, konstruerad av Adewo Automation Equipment Co., ltd., är designad för att leverera konsekventa böjar med hög noggrannhet som uppfyller de höga kraven för modern formtillverkning. Den här artikeln ger en teknisk analys av böjningsfunktionen och förklarar mekanismerna som möjliggör noggrann formning av stållinjal. Vi kommer att undersöka servokontrollsystemet, bockningsverktygets geometri, kompensationsalgoritmerna som står för materialåtergång och kvalitetskontrollåtgärderna som säkerställer att varje böj är exakt.
Bockningsfunktionen i en auto bockare är det mekaniska och elektroniska systemet som förvandlar en rak linjal av stål till en exakt formad skäregg. En stållinjal är en remsa av härdat stål med en skarp skäregg på ena sidan och en tandad eller slät kropp på den andra. Den används vid formtillverkning för att skapa skärbanan för en form. Autobockaren tar en rak linjal, matar in den i bockningshuvudet och utför sedan en serie böjningar för att skapa den önskade formen. Böjningsfunktionen måste kunna ge böjar av olika vinklar (typiskt 90 grader, men även andra vinklar) och radier, med en hög grad av noggrannhet och repeterbarhet.
Böjningsfunktionen är sammansatt av flera nyckelkomponenter. Den första är matningsmekanismen, som för fram stållinjalen till rätt position för varje krök. Matningsmekanismen använder precisionsrullar eller ett gripsystem för att flytta linjalen med precision. Den andra komponenten är bockningshuvudet, som innehåller verktyget som faktiskt bildar bockningen. Böjhuvudet använder vanligtvis en kombination av en bockningsstans och en stans, eller en uppsättning rullar, för att deformera stållinjalen. Den tredje komponenten är styrsystemet, som koordinerar matnings- och bockningsåtgärderna baserat på det programmerade mönstret. Styrsystemet använder servomotorer för att driva matnings- och bockningsaxlarna, vilket säkerställer att rörelserna är exakta och repeterbara.
Noggrannheten hos böjningsfunktionen bestäms av precisionen hos dessa komponenter och styralgoritmerna som hanterar dem. PåAdewo Automation Equipment Co.,ltd., vår Basic Model Auto Bender är designad för att uppnå en böjnoggrannhet på +/- 0,1 mm för böjningspositionen och +/- 0,5 grader för böjningsvinkeln. Denna noggrannhetsnivå är avgörande för att producera formar som uppfyller de snäva toleranser som krävs för högkvalitativa förpackningar. Följande tabell ger en sammanfattning av nyckelkomponenterna i bockningsfunktionen och deras roller.
| Komponent | Fungera | Inverkan på noggrannhet |
| Matningsmekanism | Avancerar stållinjal till böjningsposition | Bestämmer noggrannheten för böjningsplatsen längs regeln |
| Böjande huvud | Bildar böjen i stålregeln | Bestämmer noggrannheten för böjningsvinkeln och radien |
| Servomotorer | Kör matnings- och bockningsaxlarna | Ge rörelsens precision och repeterbarhet |
| Styrsystem | Koordinerar matnings- och böjningsåtgärder | Säkerställer att rätt sekvens och parametrar används |
| Verktyg | Stansar eller rullar som bildar böjen | Bestämmer kvaliteten på böjen och livslängden |
Servostyrning är grunden för bockningsfunktionens noggrannhet. En servomotor är en motor som är utrustad med en återkopplingsenhet, vanligtvis en kodare, som rapporterar motorns position och hastighet till styrenheten. Styrenheten jämför den faktiska positionen med den beordrade positionen och justerar motorns ingång för att minimera felet. Denna slutna-loop-kontroll är avgörande för att uppnå exakta och repeterbara rörelser. I en auto bockare drivs matningsaxeln och bockningsaxeln båda av servomotorer. Matningsaxeln måste flytta stållinjalen till exakt position för varje krök. Böjaxeln måste rotera bockningsverktyget till den exakta vinkeln. Alla fel i dessa axlar kommer att resultera i en felaktig böjning.
Precisionen hos ett servosystem bestäms av flera faktorer, inklusive kodarens upplösning, det mekaniska systemets styvhet och kvaliteten på styralgoritmen. En högupplöst kodare kan upptäcka mycket små förändringar i positionen, vilket gör att styrenheten kan göra finjusteringar. Ett styvt mekaniskt system säkerställer att motorns rörelse överförs till verktyget utan glapp eller flex. En väl avstämd styralgoritm säkerställer att motorn reagerar snabbt och smidigt på kommandon, utan översvängning eller oscillation. Hos Adewo Automation Equipment Co., Ltd. använder vår Basic Model Auto Bender högupplösta absolutkodare och en stel mekanisk struktur för att säkerställa exakt servokontroll. Våra kontrollalgoritmer är inställda för att ge snabb, stabil respons för de krävande kraven för böjning av stålregel.
Följande tabell jämför prestandan för en servostyrd bockningsfunktion med en stegmotorstyrd bockningsfunktion. Stegmotorer är ett annat vanligt alternativ för rörelsekontroll, men de har begränsningar i noggrannhet och vridmoment.
| Parameter | Servokontroll | Stegmotorstyrning |
| Feed-back | Sluten slinga (kodare) | Öppen slinga (ingen feedback) |
| Positionsnoggrannhet | Hög (+/- 0,01 mm typisk) | Måttlig (+/- 0,05 mm typiskt) |
| Repeterbarhet | Excellent | Bra |
| Vridmoment vid hög hastighet | Hög | Minskar med hastigheten |
| Risk för tappade steg | Ingen (sluten slinga) | Möjligt under överbelastning |
| Kosta | Högre | Lägre |
Användningen av servokontroll i vår Basic Model Auto Bender är en viktig orsak till dess överlägsna böjnoggrannhet. Återkopplingen med sluten slinga säkerställer att maskinen alltid känner till den exakta positionen för matnings- och bockningsaxlarna, och den kan korrigera eventuella fel i realtid. Detta är särskilt viktigt vid böjning av höghållfasta stålregler, som kräver högre krafter och kan få en stegmotor att tappa steg. Med servostyrning bibehåller maskinen sin noggrannhet även under krävande förhållanden.
Böjningsverktygets geometri är en annan kritisk faktor för att uppnå exakta böjar. Verktyget består av bockningsstansen och bockningsformen, eller i vissa utföranden, en uppsättning formningsrullar. Formen och dimensionerna på verktyget bestämmer krökningens radie och vinkel. Verktyget måste utformas för att matcha stållinjalens egenskaper, inklusive dess tjocklek, hårdhet och önskad böjradie. En bristande överensstämmelse mellan verktyget och regeln kan resultera i felaktiga böjar, sprickor eller överdrivet slitage på verktyget.
De viktigaste verktygsparametrarna som påverkar böjprecisionen är stansradien, stansöppningen och stansvinkeln. Stansradien bestämmer krökningens inre radie. Formöppningen bestämmer mängden material som böjs och återfjädringsegenskaperna. Formvinkeln bestämmer böjens slutliga vinkel. För en standard 90-graders böjning är stansvinkeln vanligtvis 90 grader, men stansen och stansen måste utformas för att ta hänsyn till återfjädringen av stålregeln. Återfjädring är materialets tendens att delvis återgå till sin ursprungliga form efter att böjkraften har avlägsnats. För att uppnå en 90-graders böjning måste verktyget överböja linjalen till exempelvis 92 grader, så att den fjädrar tillbaka till 90 grader.
Verktygen i vår Basic Model Auto Bender är tillverkade av högkvalitativt verktygsstål och är precisionsslipade för att säkerställa korrekta dimensioner. Verktyget är också designat för snabb växling, vilket gör att operatören kan växla mellan olika böjradier och vinklar med minimal stilleståndstid. Vår fabrik på Adewo Automation Equipment Co., Ltd. erbjuder en rad verktygsalternativ för att passa olika stållinjaltyper och böjningskrav. Följande tabell sammanfattar de viktigaste verktygsparametrarna och deras inverkan på böjprecisionen.
| Verktygsparameter | Fungera | Inverkan på böjprecision |
| Stansradie | Bestämmer krökens inre radie | Påverkar direkt böjradiens noggrannhet |
| Die Öppning | Bestämmer mängden böjt material | Påverkar fjädring och slutvinkeln |
| Die vinkel | Bestämmer den slutliga vinkeln för böjningen | Måste kompensera för fjädring |
| Verktygsmaterial | Bestämmer verktygets livslängd och slitstyrka | Påverkar långsiktig precision |
Förutom verktygsdesignen är inriktningen av verktygen kritisk. Om stansen och formen inte är perfekt inriktade, kommer böjningen att bli sned, och regeln kan vridas. Vår basmodell Auto Bender använder precisionsstyrningar och en styv ram för att säkerställa att verktygen förblir inriktade under drift. Denna inriktning kontrolleras och underhålls som en del av våra rutinunderhållsprocedurer.
Springback är fienden till exakt böjning. När en stållinjal böjs genomgår materialet både plastisk och elastisk deformation. Den plastiska deformationen är permanent, men den elastiska deformationen återvinns när böjkraften avlägsnas. Denna återhämtning gör att linjalen fjädrar tillbaka, vilket resulterar i en böjvinkel som är mindre än vinkeln till vilken den böjdes. Mängden återfjädring beror på regelns materialegenskaper, dess tjocklek och böjradien. Om återfjädring inte kompenseras, blir den slutliga böjvinkeln felaktig.
För att uppnå exakta böjar måste den automatiska bockaren överböja regeln för att kompensera för återfjädring. Mängden överböjning bestäms av en algoritm för återfjädringskompensation. Denna algoritm är baserad på regelns materialegenskaper och böjgeometrin. Algoritmen beräknar den erforderliga överböjningsvinkeln och beordrar böjningsaxeln att flytta till den vinkeln. När böjkraften släpps fjädrar linjalen tillbaka till önskad vinkel. Noggrannheten hos kompensationsalgoritmen är avgörande för den övergripande noggrannheten hos böjningsfunktionen.
Hos Adewo Automation Equipment Co., Ltd. använder vår Basic Model Auto Bender en sofistikerad algoritm för återfjädringskompensation som är baserad på omfattande testning av olika stållinjaltyper. Algoritmen tar hänsyn till regelns tjocklek, hårdhet och önskad böjradie. Föraren anger helt enkelt önskad böjvinkel och radie, och maskinen beräknar automatiskt den nödvändiga överböjningen. Följande tabell ger ett exempel på återfjädringskompensation för olika stålstockstjocklekar.
| Regeltjocklek (mm) | Önskad böjningsvinkel | Överböjningsvinkel (typisk) | Springback kompensation |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Algoritmen för återfjädringskompensation är en nyckelfunktion i vår Basic Model Auto Bender. Det gör att maskinen kan producera exakta böjar utan behov av manuella prov-och-fel-justeringar. Detta förbättrar inte bara noggrannheten utan ökar också produktiviteten genom att minska installationstiden och materialspillet.
Att uppnå exakta böjar är en sak; att bibehålla den noggrannheten över tid är en annan. Böjningsfunktionen hos en autobockare är föremål för slitage, termisk drift och andra faktorer som kan försämra dess prestanda. För att säkerställa att maskinen fortsätter att producera exakta böjar är det viktigt att ha ett program för verifiering och underhåll. Detta program bör innefatta regelbunden kalibrering, inspektion av verktygen och verifiering av maskinens noggrannhet med hjälp av testsnitt.
Verifieringsprocessen innefattar vanligtvis att böja en testregel till ett känt mönster och sedan mäta den resulterande formen. Måtten jämförs med de programmerade måtten. Om avvikelserna överstiger den acceptabla toleransen, justeras eller omkalibreras maskinen. Testmönstret bör inkludera en mängd olika böjvinklar och radier för att säkerställa att maskinen är exakt över hela sitt område. Testet bör utföras med jämna mellanrum, till exempel i början av varje skift eller efter ett verktygsbyte.
På Adewo Automation Equipment Co.,ltd. rekommenderar vi följande verifierings- och underhållsschema för vår Basic Model Auto Bender:
Följande tabell ger en sammanfattning av verifierings- och underhållsuppgifterna för bockningsfunktionen.
| Uppgift | Frekvens | Ändamål |
| Visuell inspektion av verktyg | Dagligen | Upptäck slitage eller skador |
| Testa böjningsmönster | Varje vecka | Verifiera maskinens noggrannhet |
| Smörjning av rörliga delar | Varje vecka | Minska slitaget och säkerställ mjuk rörelse |
| Besiktning av servomotorer | Månatlig | Säkerställ korrekt funktion och upptäck slitage |
| Fullständig kalibrering | Årligen | Återställ maskinen till fabriksspecifikationerna |
Genom att följa ett strukturerat verifierings- och underhållsprogram kan användare av vår Basic Model Auto Bender säkerställa att deras maskin fortsätter att producera exakta böjar i många år. Vår fabrik tillhandahåller omfattande utbildning och support för att hjälpa våra kunder att implementera dessa procedurer.
Fråga 1: Vilken är den typiska böjnoggrannheten för en Basic Model Auto Bender?
Svar: Den typiska böjnoggrannheten för vår Basic Model Auto Bender är +/- 0,1 mm för böjläge och +/- 0,5 grader för böjningsvinkel. Denna noggrannhetsnivå är lämplig för de flesta tillämpningar för tillverkning av stållinjaler. För applikationer som kräver ännu högre noggrannhet erbjuder vi avancerade modeller med högupplösta kodare och mer sofistikerade kompensationsalgoritmer.
Fråga 2: Kan den automatiska bockaren böja stållinjal med olika tjocklekar?
Svar: Ja, Basic Model Auto Bender kan böja stållinjal med olika tjocklekar. Maskinens styrsystem innehåller en databas med böjningsparametrar för olika regeltyper och tjocklekar. Föraren väljer helt enkelt linjaltyp och tjocklek, och maskinen justerar automatiskt böjningsparametrarna, inklusive återfjädringskompensation. Detta gör maskinen mycket mångsidig och lätt att använda.
Fråga 3: Hur hanterar autobockaren olika böjradier?
Svar: Autobockaren kan hantera olika böjradier genom att använda olika verktygssatser. Stansen och formen ändras för att matcha önskad böjradie. Maskinens styrsystem är programmerat med verktygsgeometrin, så den justerar automatiskt böjningsparametrarna för att uppnå rätt radie. Verktygsbyten är vanligtvis snabba och enkla, vilket gör att operatören kan växla mellan olika radier med minimal stilleståndstid.
Fråga 4: Vilken är den maximala böjningsvinkeln som autobockaren kan uppnå?
Svar: Den maximala böjningsvinkeln beror på verktyget och maskinens design. För en standarduppställning kan maskinen uppnå böjar upp till 90 grader. För speciella applikationer kan anpassade verktyg tillhandahållas för att uppnå andra vinklar, inklusive spetsiga och trubbiga böjar. Vår fabrik på Adewo Automation Equipment Co., Ltd. kan tillhandahålla anpassade verktyg för att möta specifika krav.
Fråga 5: Hur säkerställer autobockaren att böjarna är i rätt läge längs linjalen?
Svar: Autobockaren använder en precisionsmatningsmekanism för att föra fram stållinjalen till rätt position för varje krök. Matningsmekanismen drivs av en servomotor och styrs av maskinens CNC-system. Matningspositionen är programmerad för varje böj och servokontrollen med sluten slinga säkerställer att linjalen är korrekt placerad. Maskinen använder också ett avkänningssystem för att detektera linjalens framkant och för att verifiera matningspositionen.
Böjningsfunktionen hos en autobockare är ett sofistikerat system som kombinerar precisionsmekanik, avancerad servokontroll och intelligent programvara för att forma stållinjalen exakt. Noggrannheten hos bockningsfunktionen bestäms av precisionen hos matnings- och bockningsaxlarna, verktygets geometri, effektiviteten hos återfjädringskompensationsalgoritmen och noggrannheten i verifierings- och underhållsprogrammet. Grundmodellen Auto Bender från Adewo Automation Equipment Co.,ltd. är designad för att leverera högsta nivåer av noggrannhet och repeterbarhet, vilket gör det möjligt för stanstillverkare att producera stansar av hög kvalitet med tillförsikt.
Om du vill förbättra noggrannheten och effektiviteten i din tillverkning av stållinjaler, bjuder vi in dig att lära dig mer om vår Basic Model Auto Bender. Vårt team av experter är tillgängliga för att diskutera dina specifika krav och för att visa hur vår maskin kan möta dina behov.
Kontakta Adewo Automation Equipment Co.,ltd. i dagför att lära dig mer om vår Basic Model Auto Bender och hur den kan förbättra din precision i formtillverkningen.
