Inom industrin för förpackningstryckning, papperslåda, färglåda och stansning påverkar precisionen och effektiviteten av stansning direkt kvaliteten på efterföljande stansproduktion. Eftersom marknadens efterfrågan på små partier, multi-specifikationer och komplexa strukturerade förpackningsprodukter fortsätter att öka, möter den traditionella metoden att förlita sig på manuellt arbete för att slutföra processer som bockning, märkning och skärning gradvis problem som låg effektivitet, höga arbetskostnader och instabil bearbetningsprecision.
I. Vad är ABM-832B1?

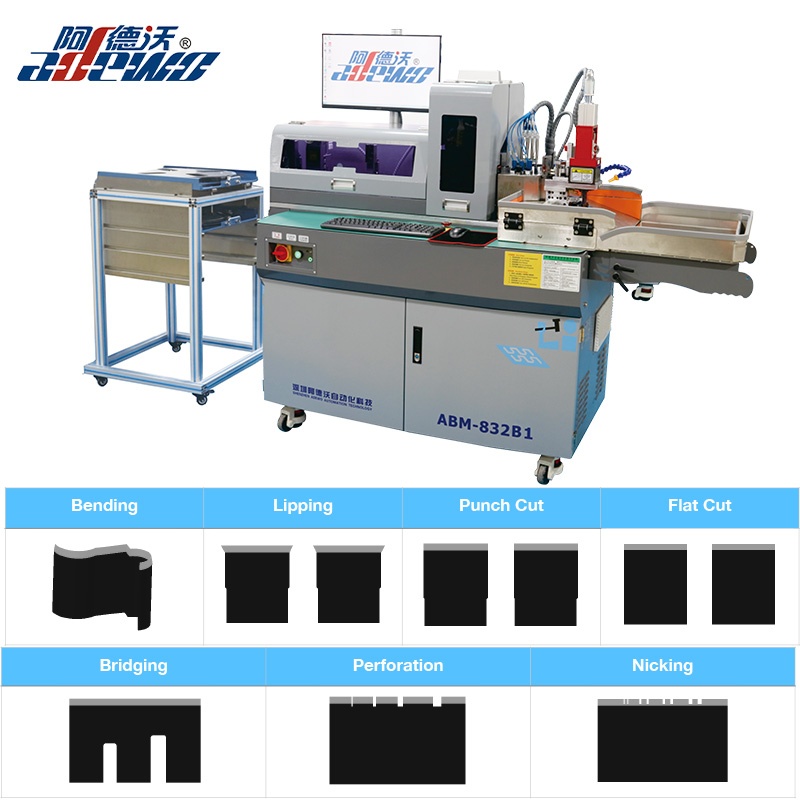

ABM-832B1 är en multifunktionell automatisk bockningsmaskin utvecklad för stansindustrin. Den används huvudsakligen för automatisk matning, bockning, märkning, skärning och relaterad bearbetning av formmaterial enligt designdokument.
Jämfört med traditionell manuell drift kan denna utrustning integrera flera stansprocesser i en maskin, vilket minskar fel orsakade av upprepade manuella mätningar, positionering och bearbetning.
Utrustningen stöder bladhöjder från 8 till 32 mm och kan ta emot blad med olika tjocklekar, såsom 0,45 mm, 0,53 mm, 0,71 mm och 1,05 mm. Bearbetningsparametrar kan ställas in via mjukvara för att bättre möta bearbetningsbehoven för olika stansningsprodukter.
II. Multifunktionell integration: En maskin slutför flera bearbetningsprocedurer.
Utrustningens grundläggande funktioner inkluderar:
Böjning & hackning & kantskärning & sömlös stansning (formskärning) & överbryggning & platt snitt & hål/perforering (tillval)
Genom att använda en multifunktionell stanskombination kan lämpliga bearbetningsmetoder väljas enligt olika formstrukturer, vilket minskar processändringar mellan olika utrustningar. Den integrerade designen av bocknings- och klippfunktioner förbättrar inte bara bearbetningseffektiviteten utan minskar också säkerhetsrisker vid manuell drift.
III. Högprecisionsmatning för att möta behoven av komplex stansbearbetning För stansande produktion är matningsnoggrannheten en avgörande faktor som påverkar den slutliga bearbetningskvaliteten.

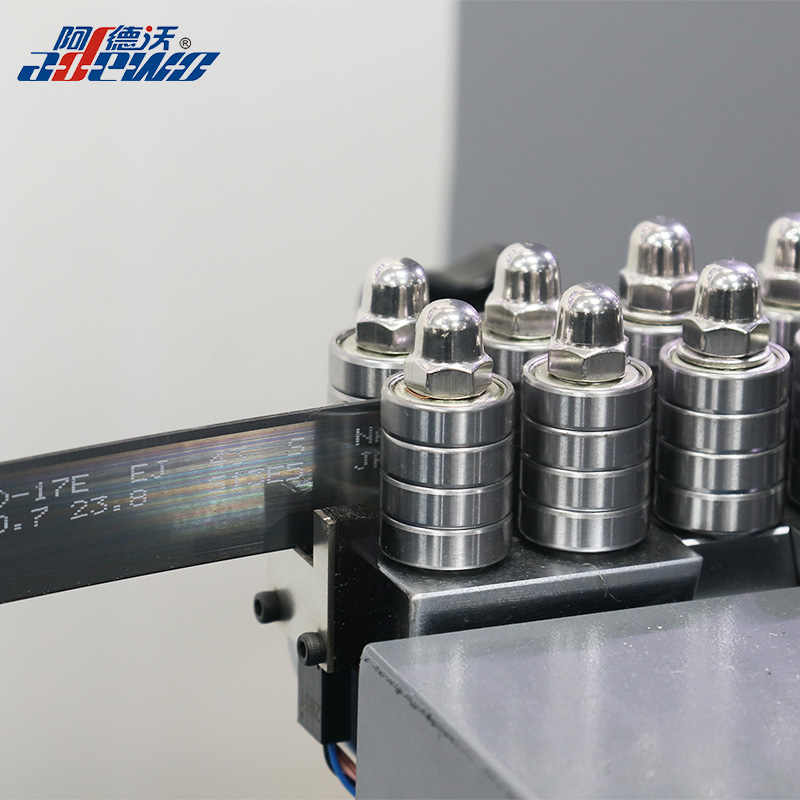

ABM-832B1 använder ett automatiskt matningssystem med en matningsnoggrannhet på ±0,03 mm, ett minsta böjmått på 1,5 mm framtill och ett minsta böjmått på 1,0 mm bak.
Samtidigt stöder utrustningen flera prickstorlekar, där den minsta prickstorleken når 0,2 mm. Punktbredden och -djupet kan ställas in via mjukvara. Detta innebär att när man arbetar med komplexa linjer, invecklade strukturer och olika storlekar av stansformar, kan bearbetningen styras genom digitala parametrar, vilket minskar dimensionsavvikelser orsakade av manuell drift.IV. Direkt stöd för DXF- och DWG-filer förenklar tillverkningsprocessen för stansning. Modern stansproduktion är alltmer beroende av digital design.
ABM-832B1 stöder DXF- och DWG-filformat, vilket gör att den kan integreras med vanliga stansarbetsflöden.
Det grundläggande arbetsflödet kan sammanfattas enligt följande:
Designfiler → Importera bearbetningsdata → Programvaruparameterinställningar → Automatisk matning → Automatisk bockning/märkning/skärning → Komplett stansbearbetning
Digitala bearbetningsmetoder kan minska repetitiva uppgifter som traditionell manuell mätning, märkning och positionering, vilket gör att stansning gradvis kan övergå från manuella erfarenhetsbaserade operationer till standardiserad och automatiserad produktion.
V. Oberoende form design gör underhållsvance och ersättningent more bekvämt.

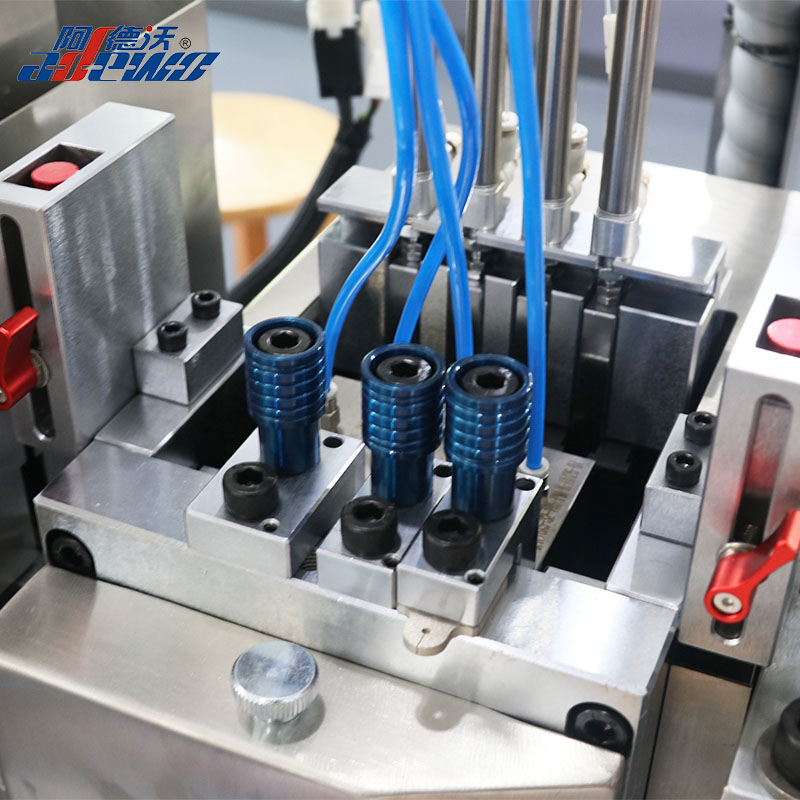

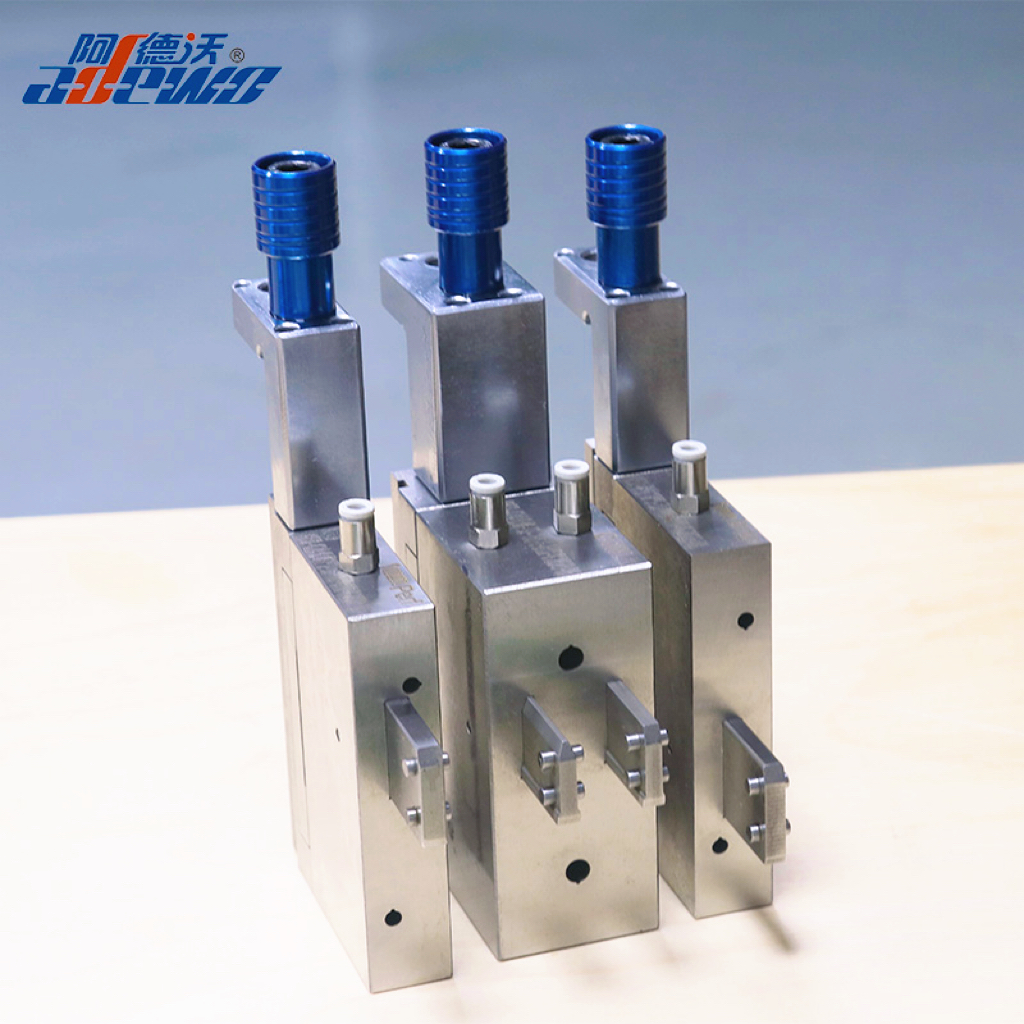

När det gäller utrustningsstruktur antar ABM-832B1 en oberoende formdesign, och olika bearbetningsverktyg kan bytas ut efter produktionsbehov.

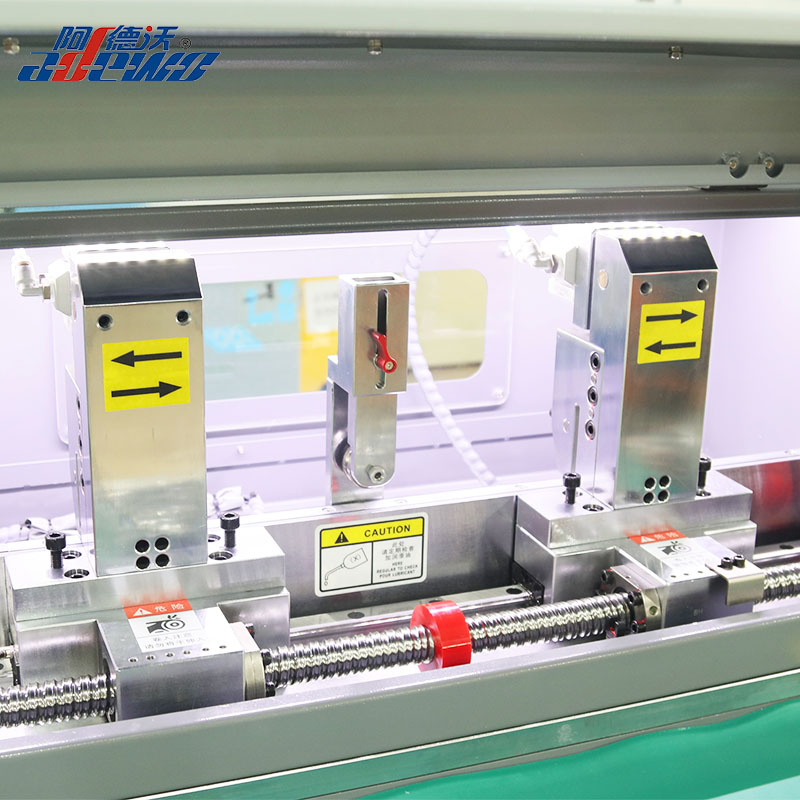

Samtidigt är utrustningen utrustad med en Panasonic servomotor, och med de dubbla klämmorna och skruvstyrningens kontinuerliga matningsstruktur kan den uppnå en mer stabil kontinuerlig bearbetning.
För stanstillverkare underlättar den oberoende verktygsstrukturen inte bara det dagliga underhållet, utan möjliggör också snabb justering av bearbetningsverktygen enligt olika produktkrav.
VI. Miniatyriserad design, balanserande produktjoneffektivitet och utrymmeutnyttjande
För små och medelstora stansningsfabriker och förpackningsföretag är golvytan som utrustningen tar upp också en viktig faktor att tänka på vid inköp.
De övergripande måtten på ABM-832B1 är ungefär:
2600 × 750 × 1600 mm (Längd × Bredd × Höjd)
Maskinen väger cirka 480 kg och har en relativt kompakt layout samtidigt som den integrerar flera bearbetningsfunktioner, vilket kan hjälpa företag att minska utrymmet som tas upp i produktionen.
För företag som behöver förbättra sina stansningsmöjligheter inom begränsat fabriksutrymme har denna "miniatyriserade + multifunktionella" design ett visst praktiskt värde. Viktiga parametrar: Knivhöjd 8-32
Bladtjocklek 1, 1,5, 2, 3 pt
Minsta böjradie framtill är 1,5, minsta böjradie bak är 1,0, matningsnoggrannhet är 0,03 och böjplanheten är ±0,2.
Grundfunktioner: bockning, överbryggning, sömlös stansning, platt skärning, näbbskärning, punktering. Valfria tillbehör: stansning och stansning.
| Valfri regeltjocklek | 0,45,0,53,0,71,1,05 mm |
| Stöd regelhöjd | 8-32 mm |
| Främre Min. Böjningsstorlek | 1,5 mm |
| Tillbaka Min. Böjningsstorlek | 1,0 mm |
| Foderprecision | ±0,03 mm |
| Böjande planhet | 0,2 mm |
| Grundläggande funktioner | Böjning, hackning, mögelklippning, kantklippning, överbryggning, platt snitt |
| Valfria funktioner | Perforering, Hål |
VII. Automatiserad stansningsutrustning håller på att bli en viktig riktning för effektivitetsuppgradering i branschen.
Som förpackningsindustringår mot personalisering, små partier, variation och snabb leverans, den traditionella produktionsmodellen som bygger på manuell stansning står inför ett ökande effektivitetstryck.
Värdet av automatisk bockningsutrustning är inte bara att "ersätta manuellt arbete", utan ännu viktigare, att göra formtillverkningsprocessen mer stabil och kontrollerbar genom digitala filer, automatisk matning och standardiserade bearbetningsparametrar.
ABM-832B1 integrerar flera funktioner som bockning, hackning, skärning, överbryggning och pressarfot, tillsammans med en ±0,03 mm matningsnoggrannhet och stöd för DXF- och DWG-filer, vilket ger stanstillverkare en mer kompakt och effektiv automatiserad bearbetningslösning.
För företagFör att minska beroendet av manuellt arbete, förbättra effektiviteten i formtillverkningen och ytterligare avancera produktionsautomatisering, kommer denna typ av multifunktionell automatisk bockningsutrustning att bli ett viktigt alternativ för att förbättra produktionskapaciteten.
