Vad är en bro i formtillverkning?
Vid tillverkning av laserskurna formskivor, efter att formskivan har skärs, måste hela strukturen förbli ansluten och bibehålla tillräcklig styrka för montering och produktion.

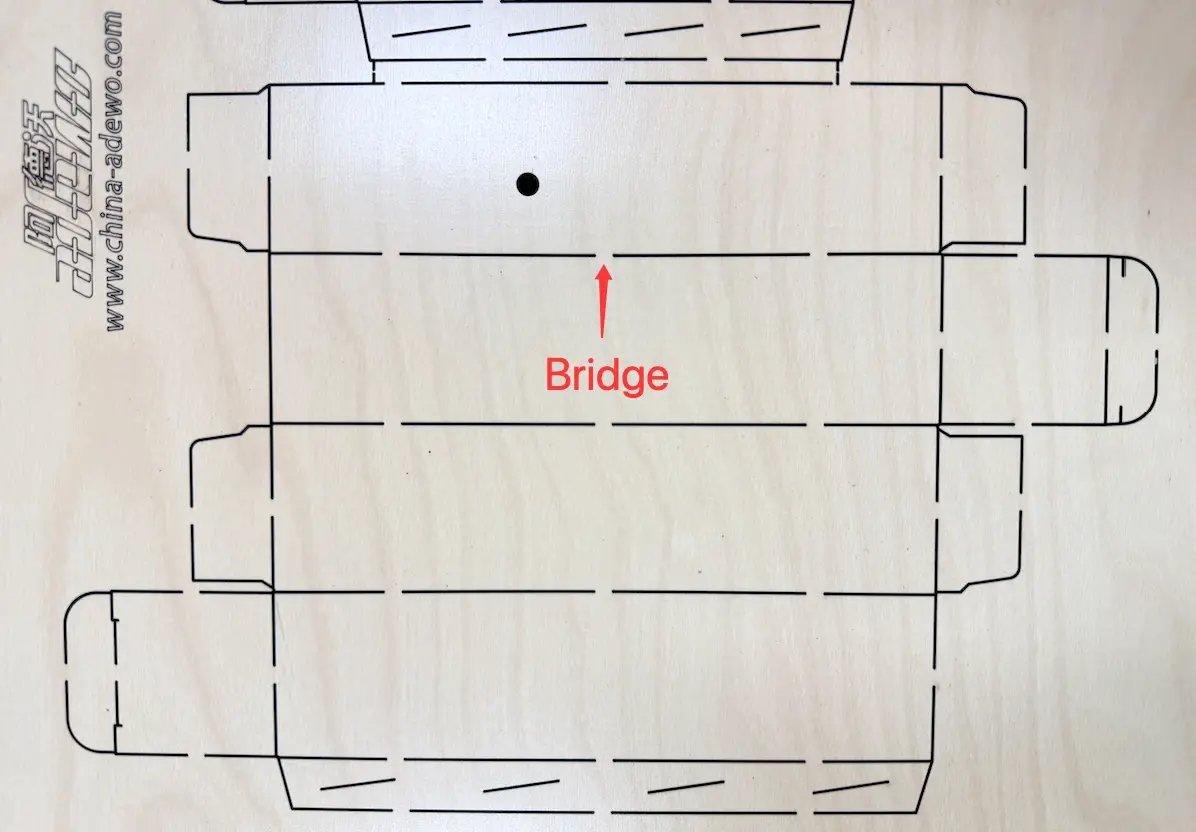

Anslutningspunkterna mellan olika sektioner av formkortet kallasBro.
En korrekt utformad brygga hjälper till att upprätthålla den övergripande stabiliteten hos stansbrädan och säkerställer att skärreglerna och veckreglerna förblir i sina korrekta lägen under drift.
Huvudfunktioner för broar i stål regelmatriser
1. Upprätthåll brädans styrka och integritet
Vid laserskärning av formskivan skapas många skärlinjer och öppningar.
Utan korrekt brodesign kan formskivan separeras i olika sektioner, vilket försvårar montering och hantering.
Broar hjälp:Behåll formskivan som en komplett struktur

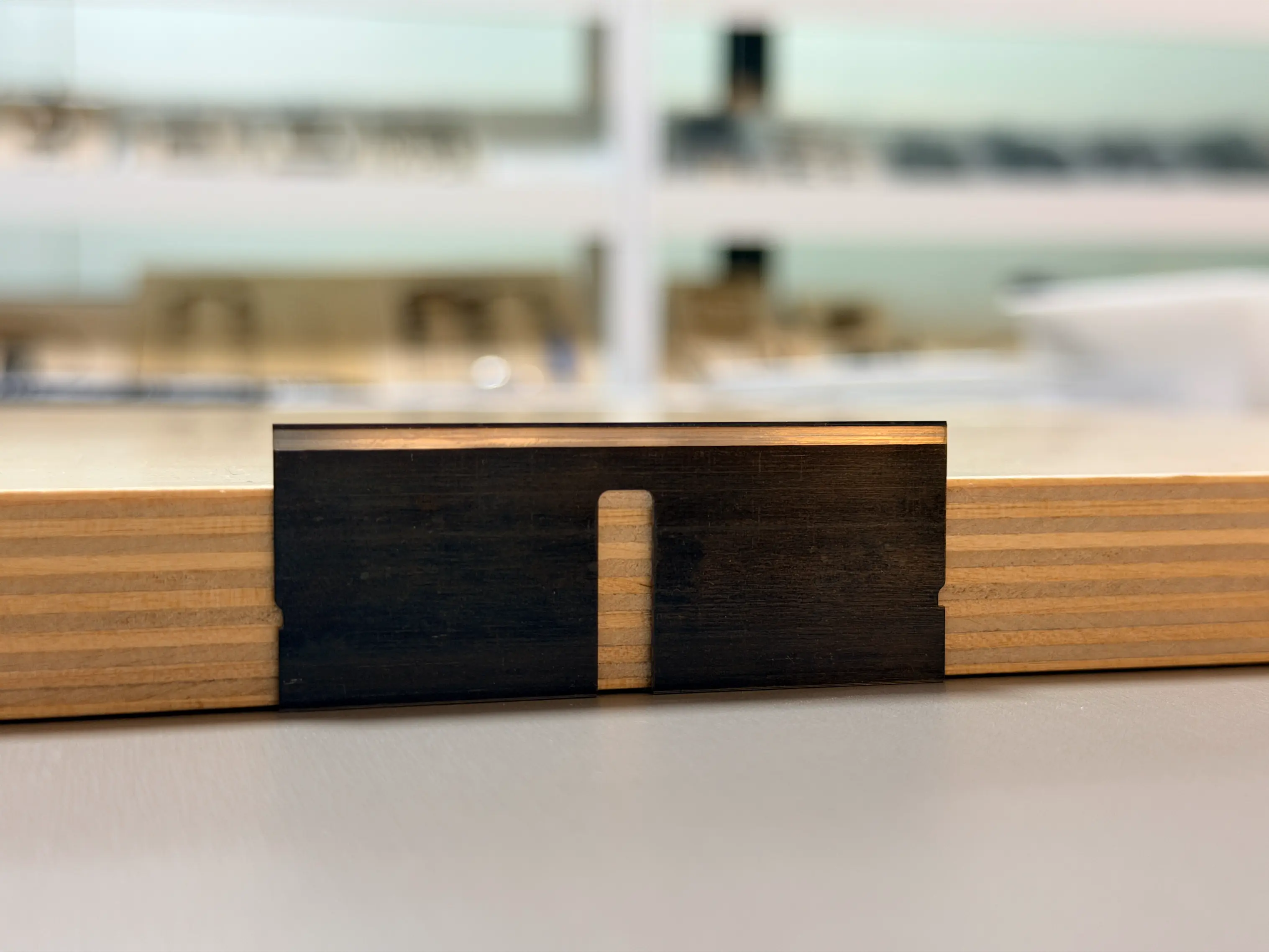

2. Håll stålreglerna i rätt position
Broar hjälper också till att upprätthålla positionen för:
Styckningsregler
Skapande regler
Detta förhindrar reglerna från att röra sig på grund av yttre krafter under stansmontering och stansningsoperationer.
Typer av broar enligt bredd
Bryggbredden väljs vanligtvis enligt formapplikationen och skärmaterialet.
①Stor bro
Bredd: 6–10 mm
Stora broar används vanligtvis för:
②MediumBro
Bredd: 2–5 mm
Medelstora broar används vanligtvis för:
③ Liten bro
Bredd: Under 2 mm
Små broar används för:
Korta skär-/viklinjer
Hur görs broar i formtillverkning?
Efter att ha förstått vikten av broar kan många formtillverkare fråga:
Vilken utrustning kan användas för att göra broar i stållinjalmatriser?
Traditionellt gjordes broar Manual Bridge Machine (Manual Notcher).
Men med utvecklingen av automationsteknik kan moderna automatiska regelbockningsmaskiner slutföra bryggbearbetning mer effektivt och exakt.
Det finns huvudsakligen tre vanliga metoder för brobyggande:
En manuell bryggmaskin är ett av de traditionella verktygen som används vid formtillverkning.
Operatören placerar stållinjalen manuellt och trycker på bryggverktyget för att skapa den nödvändiga anslutningen.
Fördelar:
✔ Låg investeringskostnad
✔ Lämplig för enstaka brobearbetning
Begränsningar:
Manuell brotillverkning beror dock mycket på operatörens erfarenhet.
Utmaningar inkluderar:
Den är mer lämpad för produktion av små volymer eller enkla formapplikationer.

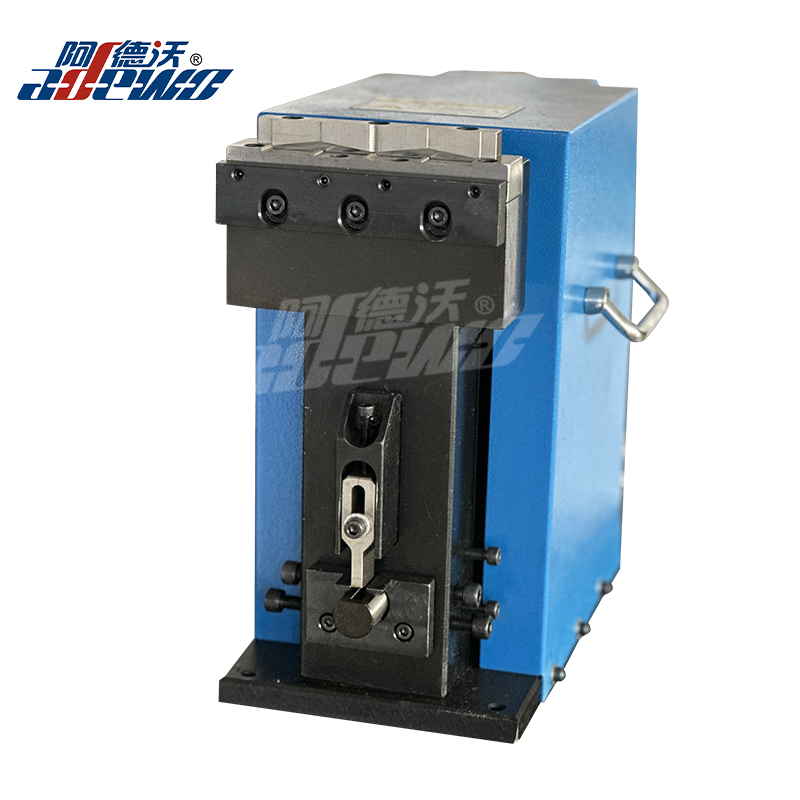

En pneumatisk bromaskin använder tryckluft för att skapa broar på stålregler.
Jämfört med manuella verktyg ger det starkare och mer stabil bearbetning.
Fördelar:
✔ Mer konsekvent tryck
✔ Minskad föraransträngning
✔ Lämplig för upprepad bryggbearbetning
Pneumatiska bryggmaskiner används ofta i formtillverkningsbutiker som kräver högre effektivitet än manuell bearbetning.
Begränsningar:

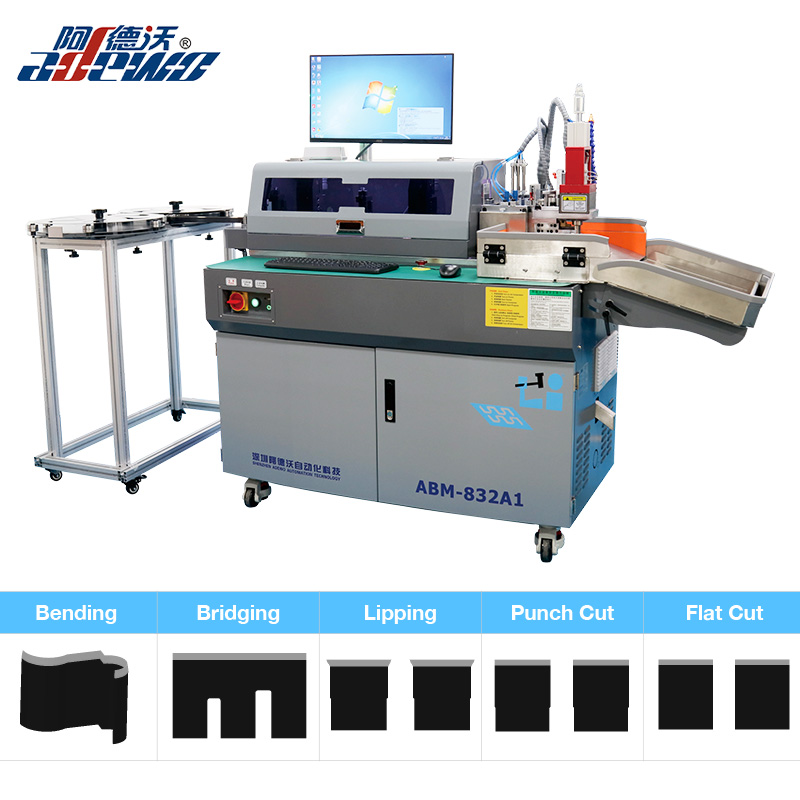

3. Automatisk regelbockningsmaskin med brofunktion

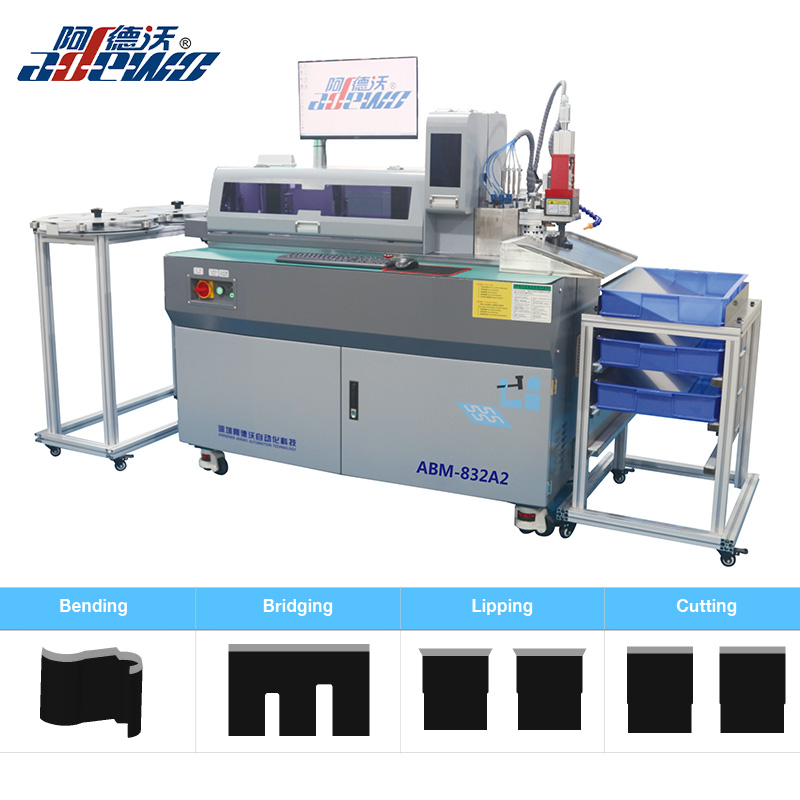

Moderna automatiska regelbockningsmaskiner integrerar brobearbetning i det automatiska produktionsarbetsflödet.
Maskinen kan bearbeta:
Andra specialfunktioner
enligt tärningsritningen.
Fördelar med att göra broar med en automatisk regelbockningsmaskin
1. Högre noggrannhet
Maskinen bearbetar automatiskt bryggpositioner enligt designdata.
Fördelar:
✔ Exakt broplacering
✔ Konsekvent brostorlek
✔ Förbättrad formkvalitet
2. Högre produktionseffektivitet
Istället för att flytta mellan olika maskiner kan operatörer slutföra flera processer på en maskin.
Detta minskar:
3. Flera funktioner i en maskin
Jämfört med traditionella bryggmaskiner kan moderna automatiska bockare kombinera flera operationer:
Detta ger en mer komplett lösning för modern formtillverkning.
Varför väljer fler formtillverkare automatiska regelbockningsmaskiner?
Eftersom förpackningsdesignen blir mer komplex och kunderna kräver snabbare leverans, behöver formtillverkare utrustning som kan förbättra både effektivitet och kvalitet.
En automatisk linjalbockningsmaskin gör inte bara broar utan ger också en komplett lösning för stållinjalbearbetning.
För företag som vill uppgradera sin formproduktionskapacitet håller automatisering på att bli ett viktigt steg mot:
